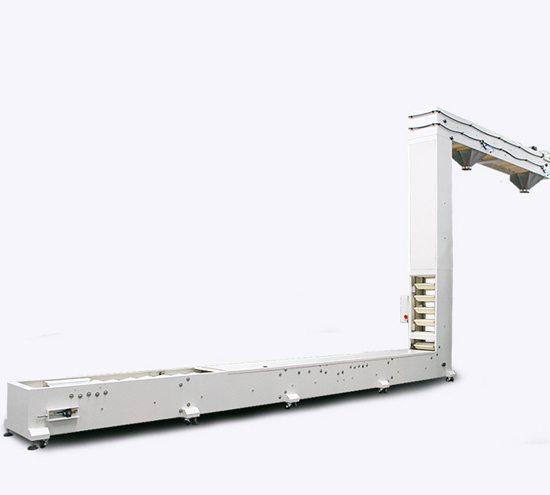

產品介紹

Z型斗式提升機外形為“Z”字型，可以水平-垂直-水平輸送粉末、顆粒及黏性物料，可以單點或多點卸料，其料斗材質可根據輸送物料選擇碳鋼、不銹鋼或塑料材質，機殼可采用碳鋼、鍍鋅板或不銹鋼框架。

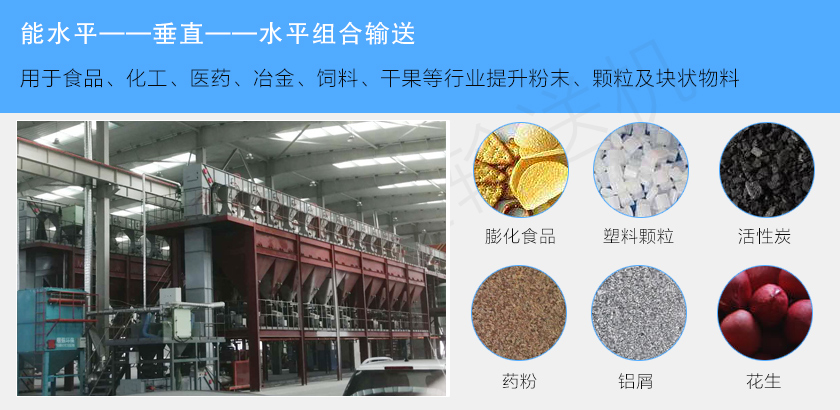

應用范圍

Z型斗式提升機可應用于食品業，膨化食品業，飼料行業，糖果行業，干鮮果品業，保健食品業，糧食精加工處理業，化工醫藥業，五金電料業，軍工制造業等，適合輸送粉末和顆粒物料，也可輸送非黏性物料，如：糧食、飼料、水泥、碎礦石等。

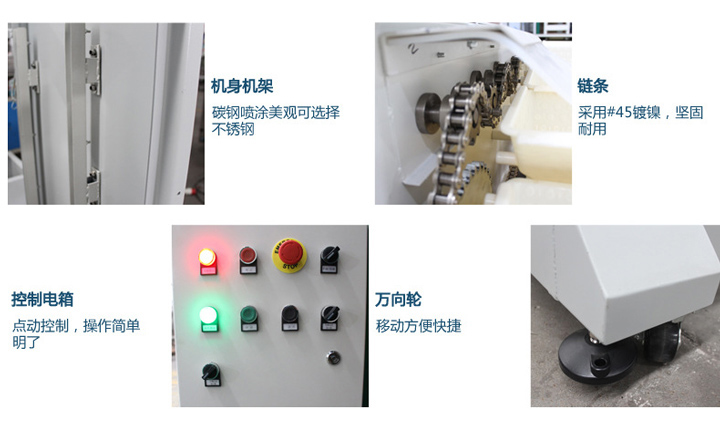

細節結構

Z型斗式提升機主要由殼體、牽引件（輸送鏈）、料斗、驅動輪（頭輪）、改向輪（尾輪）、張緊裝置、導向裝置、加料口（入料口）和卸料口（出料口）等部分組成。

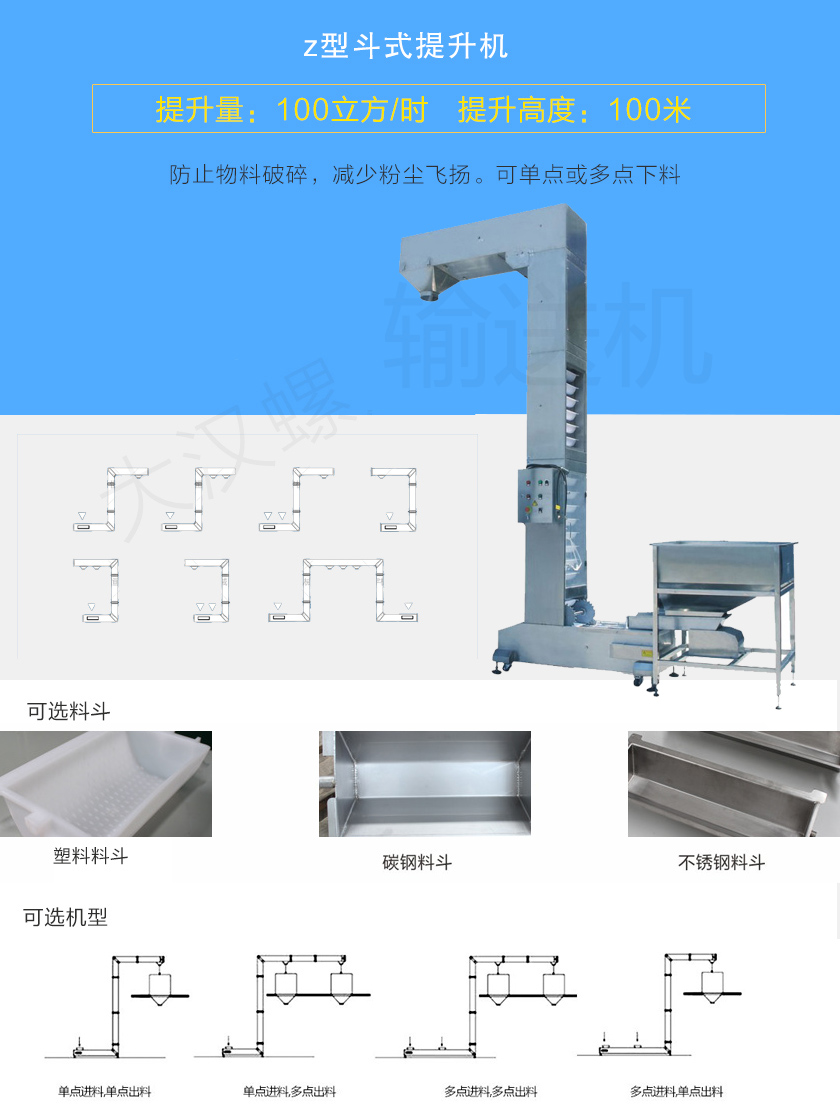

用戶可選配置：

機箱：半封閉機箱—防塵機箱—氣密機箱—不銹鋼機箱—碳鋼噴涂機箱。

料斗：不銹鋼料斗—碳鋼料斗—食品朔料料斗。

驅動：防爆減速機，普通減速機。

鏈輪：合金鋼鏈輪—不銹鋼鏈輪。

鏈條：合金鋼鏈條—不銹鋼鏈條。

控制：手動啟動停止，自動啟動停止，變頻控制。

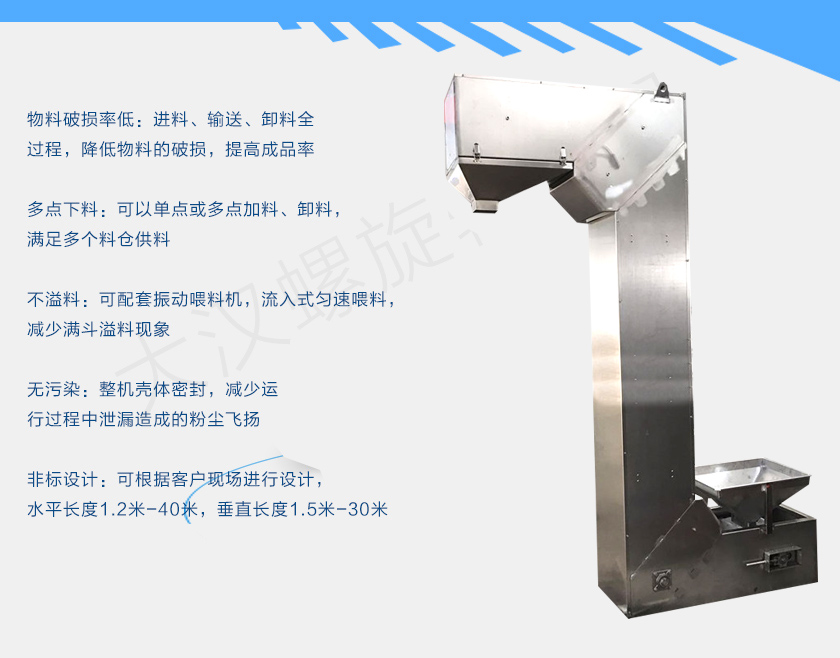

特點優勢

1、每小時輸送量可以達到100立方/時，可以提升100米；

2、單點或多點卸料，可以用于輸送粉末、顆粒及塊狀物料；

3、全封閉結構，可減少粉塵飛揚現象，減少污染;

4、設備材質可根據使用需求的不同選用碳鋼噴塑、304不銹鋼、316L不銹鋼等材質，料斗材質有改性塑料料斗、碳鋼料斗、不銹鋼料斗可選。

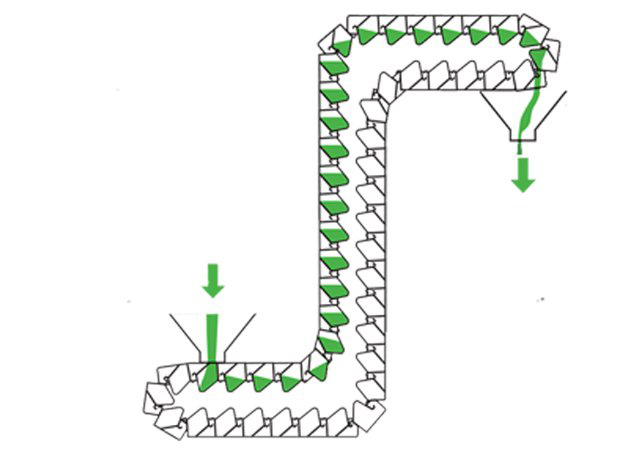

工作原理

Z型斗式提升機料斗把物料從下面的儲藏中舀起，隨著輸送帶或鏈提升到頂部，繞過頂輪后向下翻轉， 斗式提升機將物料傾入接受槽內。帶傳動的斗式提升機的傳動帶一般采用橡膠帶，裝在下或上面的傳動滾筒和上下面的改向滾筒上。鏈傳動的斗式提升機一般裝有兩條平行的傳動鏈，上或下面有一對傳動鏈輪，下或上面是一對改向鏈輪。斗式提升機一般都裝有機殼，以防止斗式提升機中粉塵飛揚。

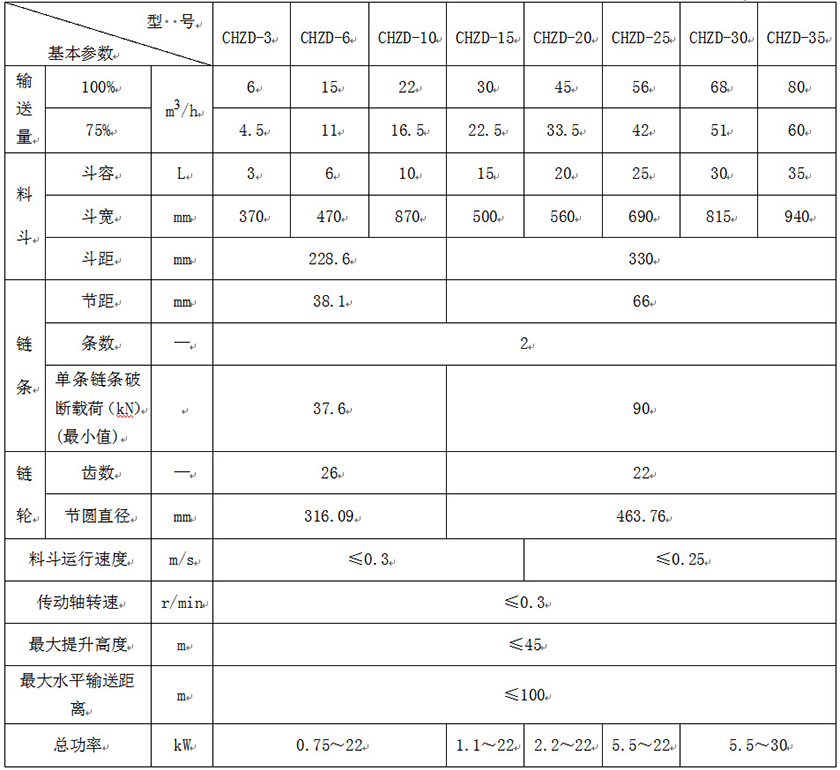

技術參數
