產品介紹

雙軸螺旋輸送機是在兩條無縫鋼管中分別裝有一根實體螺旋，其中一根為左旋，一根為右旋，一般用于水平輸送物料，適合在料倉下喂料，一般用于輸送物料需要攪拌，流動性差的物料，相較于單軸螺旋輸送機，其葉片流量更大，單位時間內輸送量大。

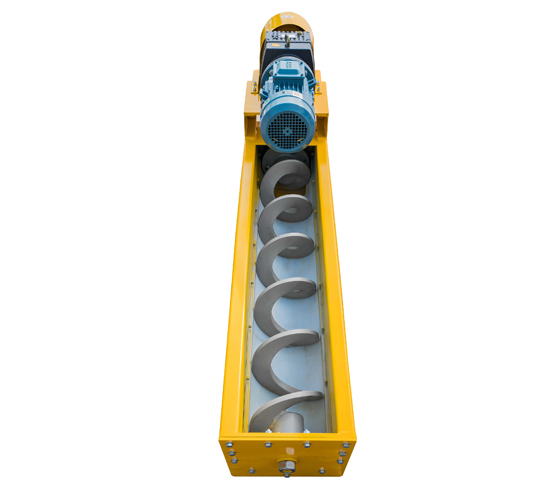

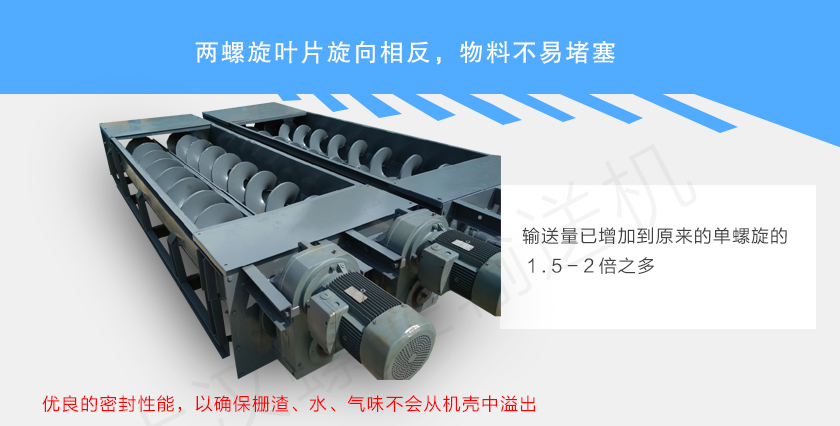

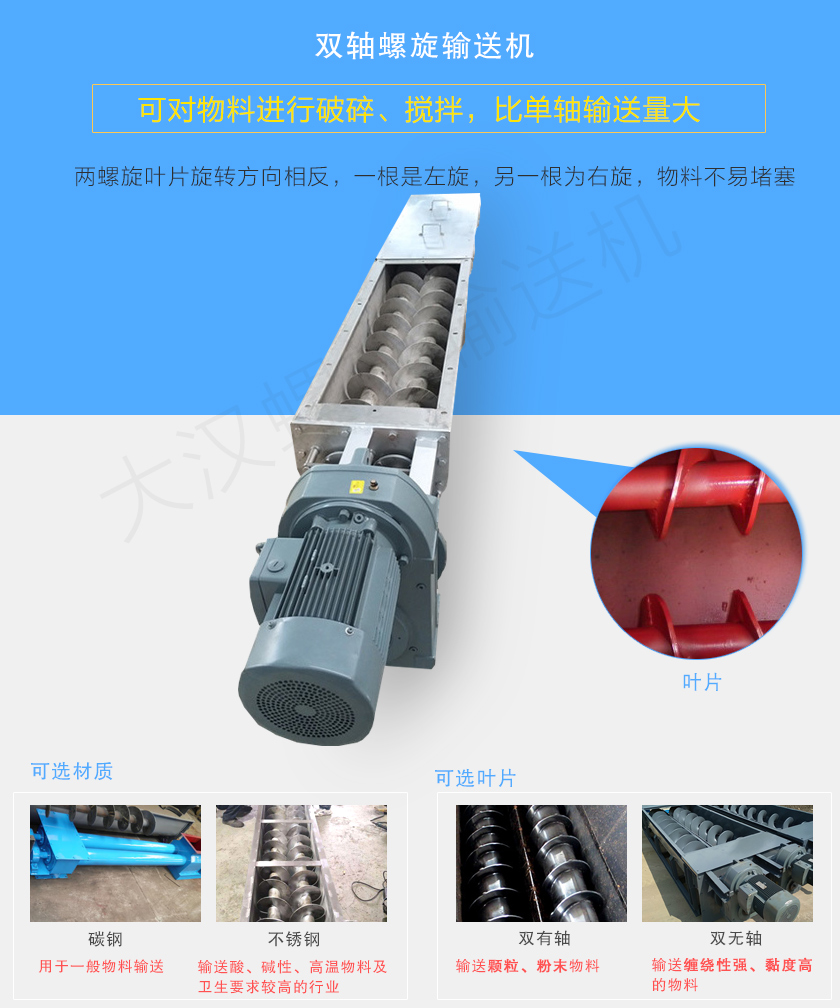

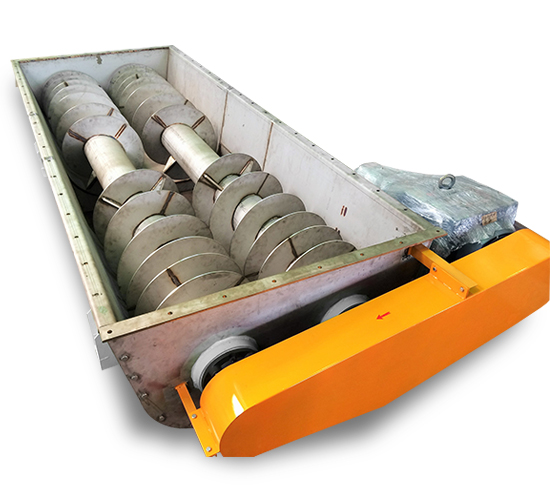

產品展示

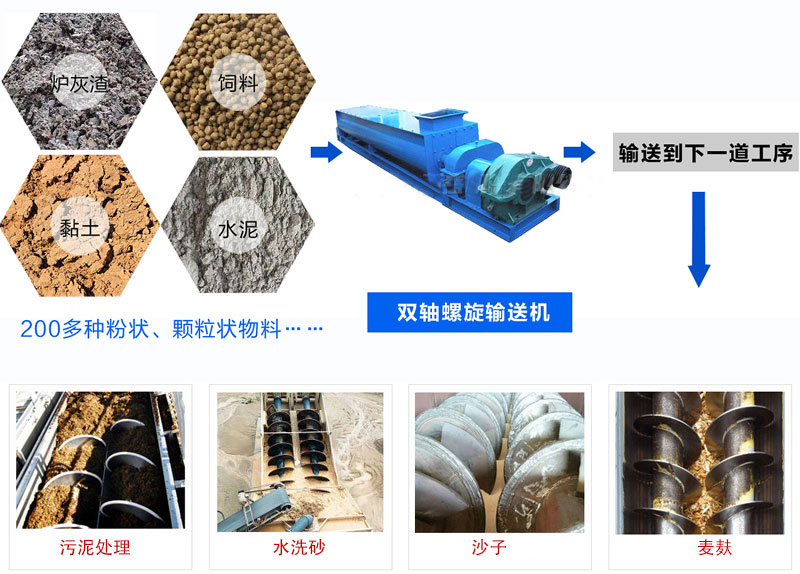

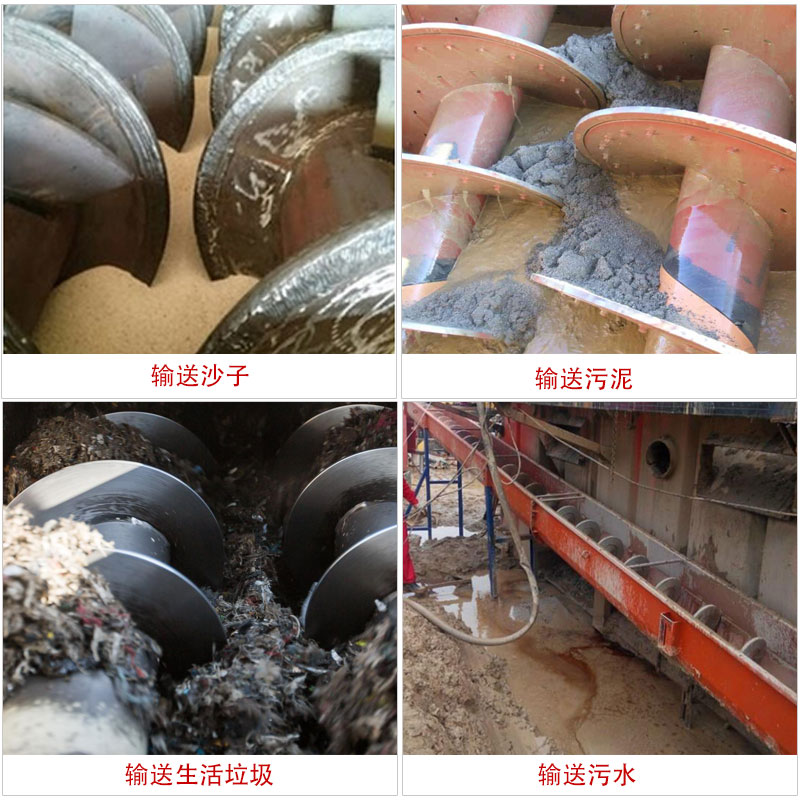

應用范圍

雙軸螺旋輸送機是用戶的選擇，通常水平工作，適用于料倉下的進料，雙螺桿設計提供了物料從料斗過渡到螺桿進料機，更大的開口用于處理非均質物料(木屑，紙等)，面粉加工業的物料(麩皮，面粉等)和橋接物料(如木屑，大豆等)。

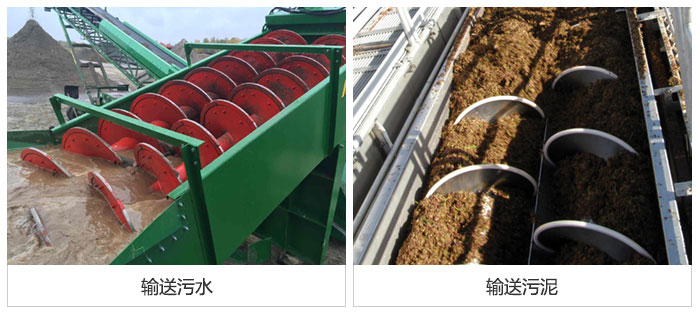

現場視頻

雙有軸螺旋輸送機輸送污泥

雙無軸螺旋輸送機輸送粘土

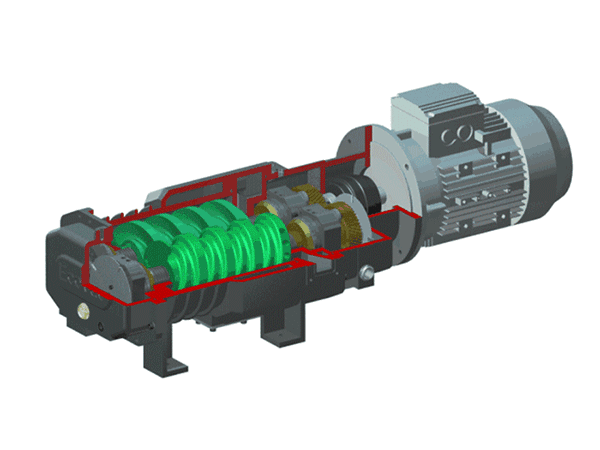

工作原理

雙軸螺旋輸送機是在兩條無縫鋼管中分別裝有一根實體螺旋，其中一根為左旋，另外一根為右旋，工作時兩根螺旋通過在軸伸位置的一對齒輪嚙合轉動，由于螺旋體的轉動，使物料作軸向移動，從而達到輸送目的。

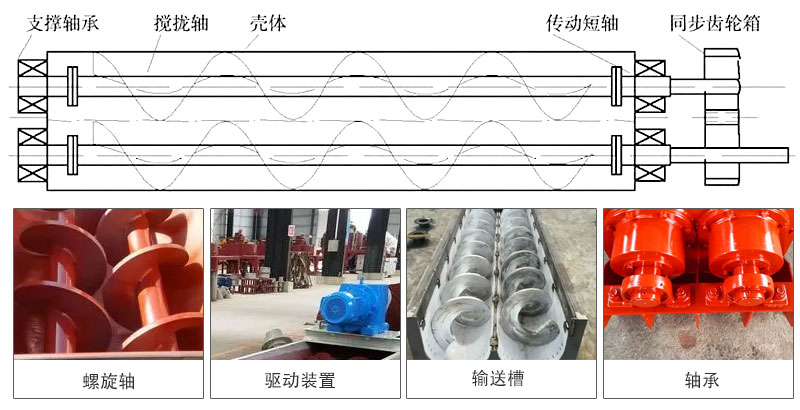

細節結構

雙軸螺旋輸送機主要由螺旋軸、驅動裝置、支撐架、輸送槽、襯圈等部分組成。

螺旋軸：可以根據用戶要求設計為有軸或者無軸，還可根據物料選擇碳鋼、不銹鋼或錳鋼材質。

驅動裝置：有減速機和電機組成，

支撐架：支撐架由不銹鋼材質制成，崛北一定的強度。

輸送槽：輸送機槽厚度3.0mm，制成U型斷面，除進料口敞開外，其余部分沿螺旋槽加平蓋封閉，輸送槽及蓋板全部采用不銹鋼材料制造。

襯圈：耐磨襯板支撐，可在高溫下工作。

特點優勢

1、硬齒面減速機和力矩限止器，運作平穩；

2、采用變徑結構，增加了吊軸承處的容積，避免了吊軸承與物料直接接觸，延長了吊軸承使用壽命；

3、軸承和密封裝置設計合理，避免了物料的泄露；

4、合理的噴霧裝置，能夠更好地對物料進行攪拌。

5、可多點裝料和卸料。

技術參數

規 格		主要技術性能	驅動裝置	驅動裝置			重量
直徑	長度	產量(水泥) t/h	轉速	減速機		電動機
				型號	速比	功率
U 200	-10	9	60	ZQ250	23.34	1.1	726
U 200	-20	9	60	ZQ250	23.34	1.5	1258
U 250	-10	15.6	60	ZQ250	23.34	2.2	960
U 250	-20	15.6	60	ZQ250	23.34	3	1750
U 300	-10	21.2	60	ZQ350	23.34	3	1373
U 300	-20	21.2	60	ZQ350	23.34	4	2346
U 400	-10	51	60	ZQ400	23.34	5.5	1911
U 400	-20	51	60	ZQ500	23.34	11	2049
U 500	-10	87.5	60	ZQ400	23.34	7.5	2381
U 500	-20	87.5	60	ZQ650	23.34	18.5	5389
U 600	-10	134.2	45	ZQ750	23.34	22	3880
U 600	-10	134.2	45	ZQ850	23.34	55	7090

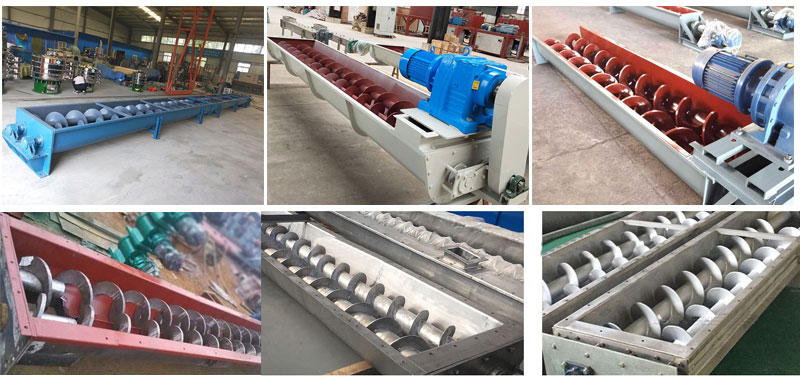

客戶案例

訂購須知

雙軸螺旋輸送機材質有碳鋼和不銹鋼。可根據不同的生產工藝要求，將螺旋輸送機設計成 ：

（1）端部進料，端部出料；

（2）中間進料，兩端同時出料或兩端輪換出料；

　

（3）兩端進料，中間出料；

（4）端部或中間、進料，另一端或兩端軸向出料。
