LS型可移動螺旋輸送機

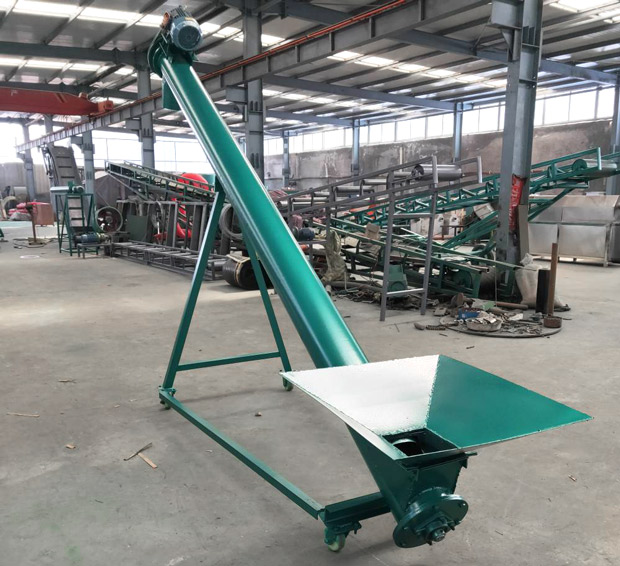

LS型可移動螺旋輸送機輸送沙子

不銹鋼移動螺旋輸送機輸送塑料

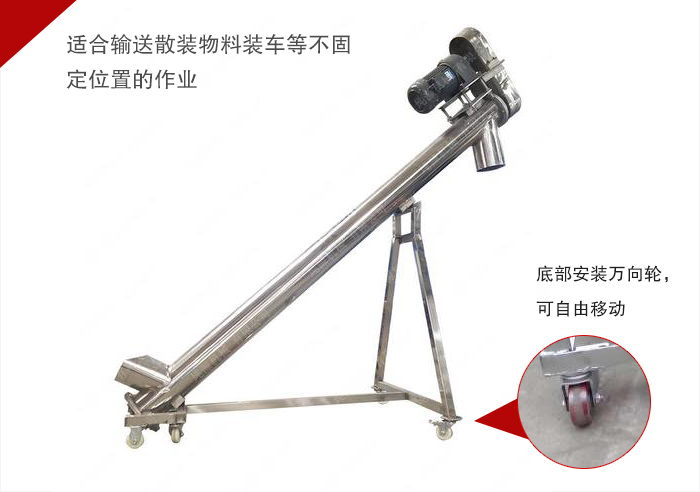

LS型可移動螺旋輸送機概述:

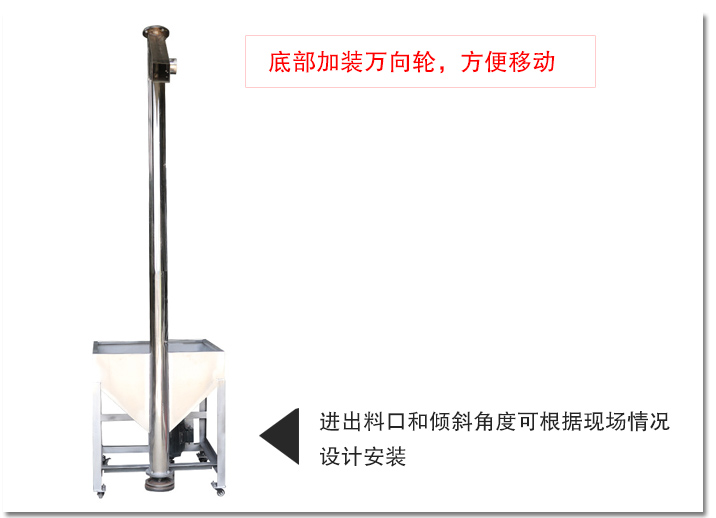

底部加裝萬向輪,方便移動

LS型可移動螺旋輸送機又稱移動式螺旋輸送機,是在是設備下安裝有萬向輪可隨意移動,特別適合散狀物料裝車等不固定位置的作業,與物料接觸表面均采用不銹鋼制成,符合衛生或工業標準。移動框架由碳鋼制成,帶有耐用的工業涂層,也有不銹鋼材質可供選擇。

可移動螺旋輸送機進出料口和傾斜角度可根據現場情況設計安裝,也可設計成可調傾斜角度的形式。

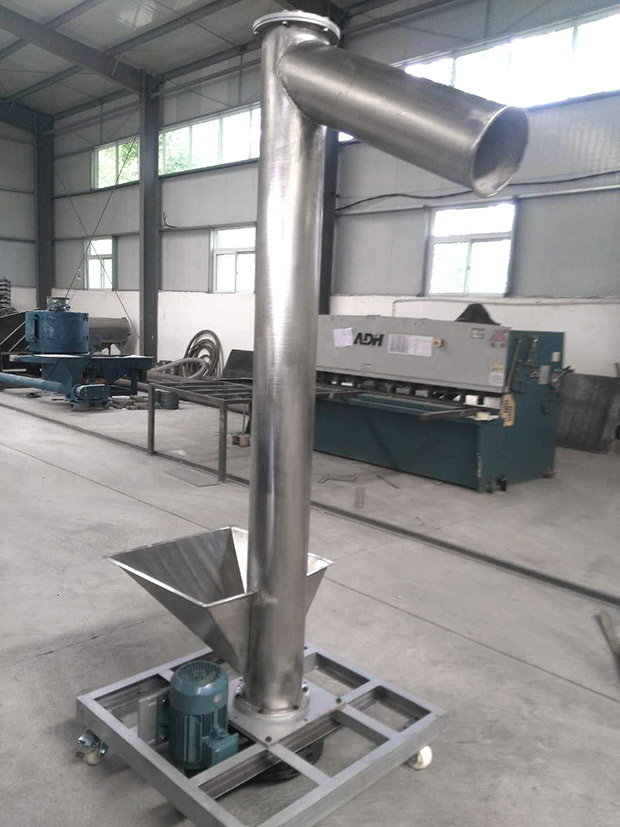

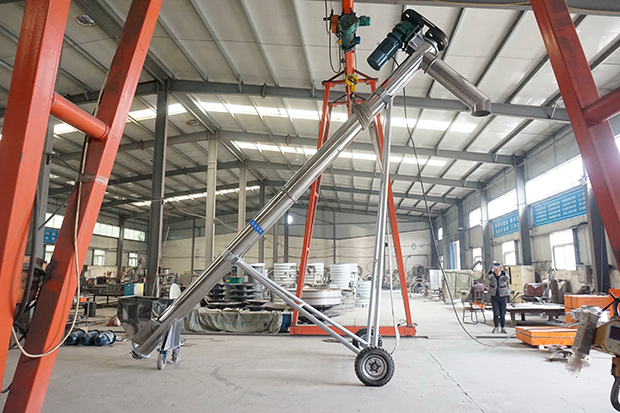

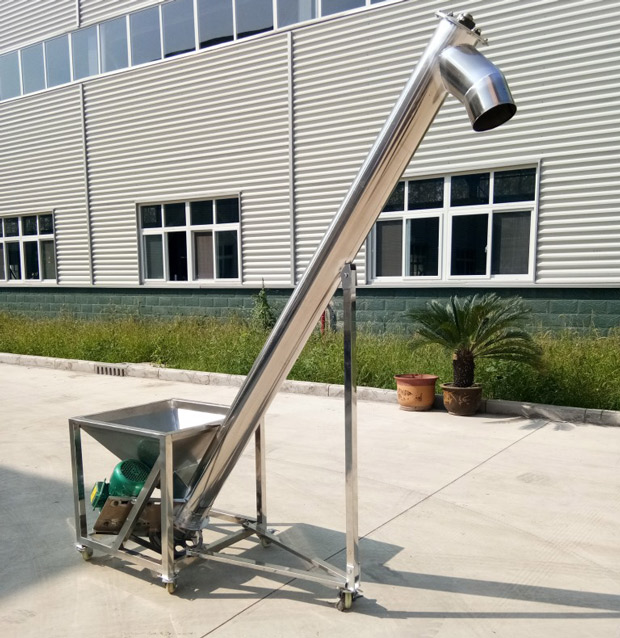

LS型可移動螺旋輸送機圖片:

廠家展示1

廠家展示2

廠家展示3

廠家展示4

LS型可移動螺旋輸送機的特點:

移動螺旋輸送機優勢

1、設備下安裝有萬向輪可隨意移動。

2、可水平、傾斜或垂直布置,輸送量可達199立方/時,長度可達70米。

3、整機體積小、轉速高、確保快速均勻輸送。

4、密封性好、外殼采用無縫鋼管制作,端部采用法蘭互相連接成一體,剛性好。

LS型可移動螺旋輸送機參數:

LS型 100 160 200 250 315 400 500 630 800 1000
螺旋直徑(mm) 100 160 200 250 315 400 500 630 800 1000 1250
螺距(mm) 100 160 200 250 315 355 400 450 500 560 630
轉速(r/min) 140 120 90 90 75 75 60 60 45 35 30
輸送量QΦ=0.33(m3/h) 2.2 7.6 11 22 36.4 66.1 93.1 160 223 304 458
功率Pd 1=10m(KW) 1.1 1.5 2.2 2.4 3.2 5.1 4.1 8.6 12 16 24.4
功率Pd 1=30m(KW) 1.6 2.8 3.2 5.3 8.4 11 15.3 25.9 36 48 73.3
轉速(r/min) 120 90 75 75 60 60 45 45 35 30 20
輸送量QΦ=0.33(m3/h) 1.9 5.7 18 18 29.1 52.9 69.8 125 174 261 305
功率Pd 1=10m(KW) 1.0 1.3 2.1 2.1 2.9 4.1 4.7 6.8 9.4 14.1 16.5
功率Pd 1=30m(KW) 1.5 2.3 4.5 4.5 7 8.9 11.6 20.4 28.3 42.2 49.5
轉速(r/min) 90 75 60 60 45 45 35 35 30 20 16
輸送量QΦ=0.33(m3/h) 1.4 4.8 15 15 21.8 39.6 54.3 97 149 174 244
功率Pd 1=10m(KW) 0.9 1.2 1.9 1.9 2.5 3.4 4.3 5.4 8.1 9.5 13.3
功率Pd 1=30m(KW) 1.2 2.2 3.8 3.8 5.4 6.8 9.2 16 24.4 28.6 39.9
轉速(r/min) 75 60 45 45 35 35 30 30 20 16 13
輸送量QΦ=0.33(m3/h) 1.2 3.8 11 11 17 31.7 46.5 73.0 99.3 139 199
功率Pd 1=10m(KW) 0.75 1.1 1.6 1.6 2.1 3.1 3.7 4.6 5.7 7.7 11
功率Pd 1=30m(KW) 1.1 1.8 3.4 3.4 4.4 5.6 8 14 16.7 23.2 33

LS型可移動螺旋輸送機的工作原理:

移動螺旋輸送機原理圖

LS型可移動螺旋輸送機原理和普通螺旋輸送機原來一樣,借助物料的重力機管壁產生的摩擦力,然后利用旋轉的螺旋葉片向前推移物料。封閉的輸送管可防止產品和設備受到污染。

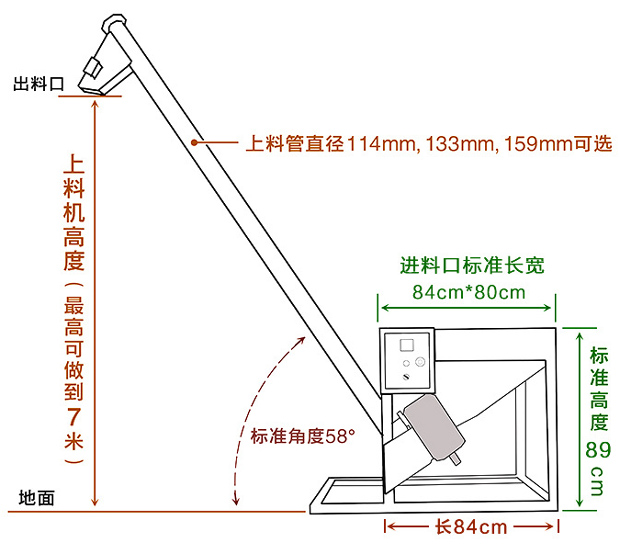

LS型可移動螺旋輸送機結構示意圖:

移動螺旋輸送機結構圖

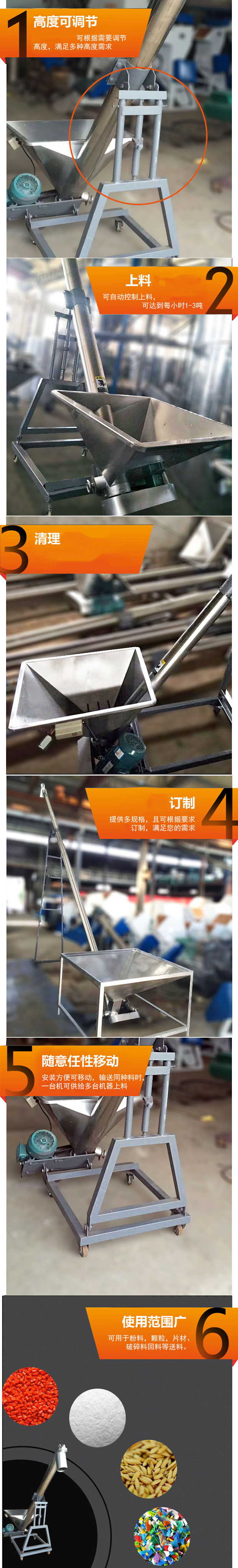

LS型可移動螺旋輸送機細節展示:

移動皮帶輸送機細節

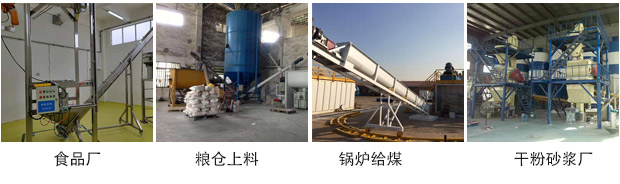

LS型可移動螺旋輸送機應用范圍:

LS型可移動螺旋輸送機可運輸自由流動和非自由流動的散裝材料,包括包裝、結塊、涂抹、卡住或流化的產品,而不會分離混合物。

移動螺旋輸送機現場圖片

LS型可移動螺旋輸送機整機布置形式:

一臺移動螺旋輸送機通常由螺旋機本體、進出裝置、驅動裝置三大部分組成。

螺旋機本體由頭節、中間節、尾節三種組成。一般情況下,出廠總裝時將中間節按長度長短依次排列,最長的中間節靠近頭節,相同 長度的中間節則挨在一起,如果有特殊要求,則在訂貨時給出排列順序。

在頭節內裝有支推軸承承受軸向力,在中間節和尾節內裝有用軸承支承螺旋軸,此外,在尾節內還裝有可軸向移動的徑向軸承以補 償螺旋軸長度的誤差和適應溫度的變化。螺旋面的形式有實體螺旋(S制法)和帶式螺旋(D制法)兩種。各螺旋軸之間采用法蘭式聯接, 保證了聯接軸的互換性,便于維修。

機蓋為瓦片式并用蓋扣夾緊在機殼上,若需改進密封性能,用戶可自行在機蓋與機殼間加防水粗帆布。

進、出料裝置有進料口,方型出料口,手推式出料口,齒條式出料口四種。由用戶在使用現場在機體上開口焊接。布置進、出料口 位置時應注意保證料口至端部的距離,同時避免料口與吊軸承加油杯、機殼聯接法蘭、底座等相碰。

驅動裝置有ZQ系列減速器+Y系列電動機,YTC齒輪減速電機兩種。
